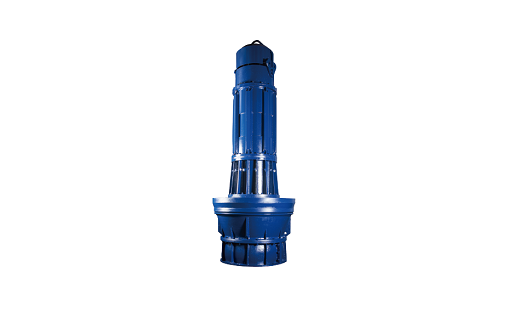

产品简介

　　QZ系列潜水轴流泵、QH系列潜水混流泵是为大流量、较低扬程场合设计的，潜水轴流泵使用扬程一般在10米以下，潜水混流泵使用扬程在20米以内
。。本产品是古板轴流泵、混流泵的较佳换代产品，电机与水泵组成一体，潜入水中运行，具有古板机组无法相比的一系列优点
。。

主要用途及特点

　　在农业中，用于浇灌与排水；；在市政中用于排雨水、轻度污水；；在工业中用于工艺用水、冷却水及原水供应；；在水利中用于调水工程，相宜用于运送清水或者轻度污水
。。

　　特点：：
　　1、 由于电机与水泵组成一体，现场无需举行耗工、耗时、重大的轴线对中装配程序，装置十分利便、快捷、因此可不预留备用泵的机位，将备用泵存于库房，节约泵站进水池的投资
。。由于潜入水中运行，可大大简化泵站的土建及修建结构工程，镌汰装置面积，节约泵站总造价的30-40%
。。
　　2、 泵在水中运行，水流从电机周围流过，噪声低，电机冷却条件好
。？梢越ㄎ叵卤谜荆岢值孛娴那樾畏缑
。。
　　3、 接纳潜水电泵，是解决在水位涨落大的沿江、湖泊地区建泵站和防洪问题较彻底的要领，省去了机泵间的长轴，提高了运行清静可靠性
。。

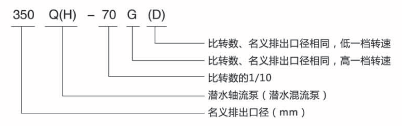

型号说明

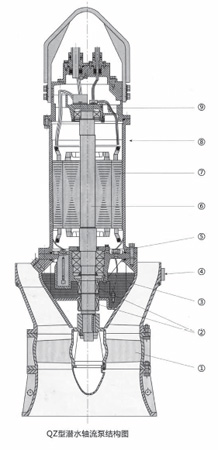

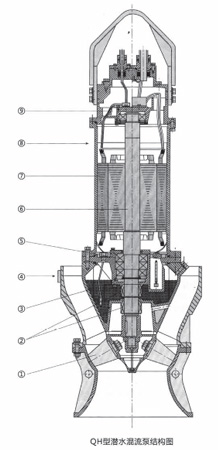

结构说明

　　1、叶轮
　　叶轮接纳现在较先进的水力模子换算所得，性能优良、稳固、成熟
。。选择较小的nD值，抗汽蚀性能好，确保运行平稳
。。

　　2、轴密封
　　两套自力的机械密封，使电机与泵密封隔离；；上下串联装置，提供多重包管，提高了可靠性
。。

　　3、油室
　　油润滑并冷却密封，在电机与所运送的介质之间起到隔离作用
。。内留的体积可减缓油室内压力的升高
。。

　　4、防转装置
　　机组启动瞬间，电机启动力矩的反作用力矩，经常唬会使机组整体向相反偏向旋转，防转装置能解决这个问题
。。

　　5、轴承
　　轴承接纳转动轴承，能够遭受所有的轴向和径向负荷，并完全与泵运送的介质脱离
。。

　　6、泵/电机轴
　　泵与电机同轴，结构紧凑，轴伸只管缩短，从设计上减小挠度，运行时振动
。。芊夂椭岢惺倜
。。

　　7、电机
　　高性能鼠笼式感应电机，特殊为潜水泵设计制造，切合GB755标准
。。绝缘品级F级，事情温度可达135℃
。。随功率差别：：可接纳380V、660V、3kV、6kV、10kV等电压品级，对高电压电机接纳两次VPI绝缘工艺，确保绝缘可靠
。。

　　8、冷却
　　电机外壳直接将热量传到周围介质中，热量被周围的水流带走
。。大功率高中压电机，接纳内风道散热手艺，使得三相绕组温升低、温度场漫衍匀称
。。

　　9、监测装置
　　潜水泵装有多道保唬护装置，可把引线引至电控箱
。。保唬护装置有：：过载、缺相、走漏、超温、温度、浸水保唬护等（视泵的结构差别而有差别）
。。

选型须知

　　1、 在选型时，应注明泵的型号、装置方式、池深、使用电压及泵控制保唬护方式，以便提供较优异的系统
。。
　　2、 控制柜应注明其起动方式、液压控制方式、装置形式
。。
　　3、 如需配端子箱，应注明是控制型，照旧接线型
。。
　　4、 本公司潜水泵潜水电缆正常供货长度为10m，若有特殊要求，请予注明
。。
